光(guang)電(dian)傳(chuan)感(gan)領(ling)域的新秀(xiu)--松下超小型光(guang)電(dian)傳(chuan)感(gan)器EX – 20系列

以下是松下超小(xiao)型(xing)光電傳感(gan)器EX-20系列的產品特點及應用(yong)場(chang)景的詳細介紹：

產品特點

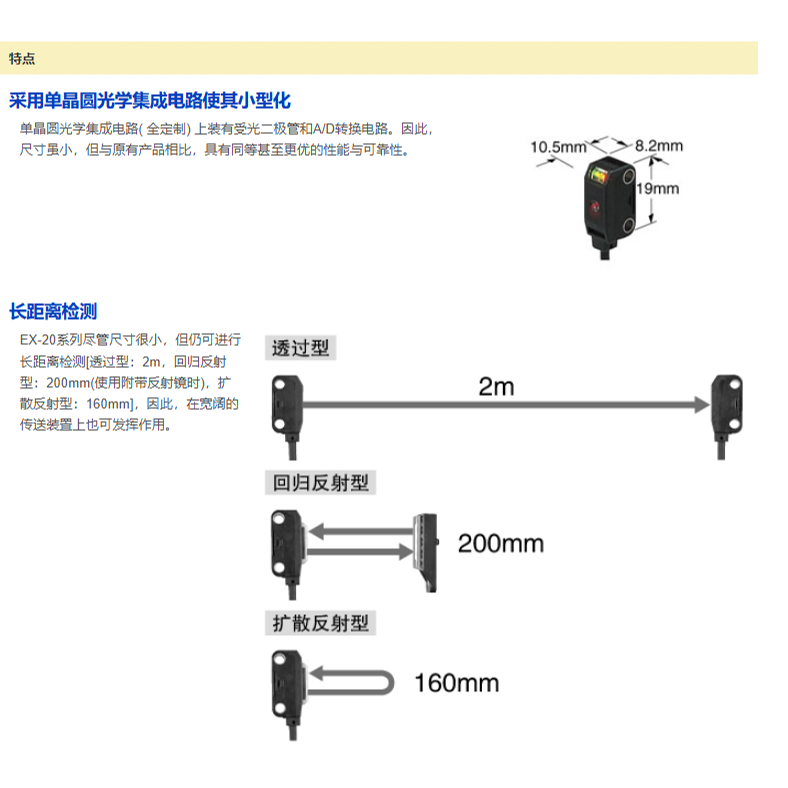

超小(xiao)型(xing)設計(ji)：采用單晶圓光學(xue)集成(cheng)電路，實現了(le)傳(chuan)感器的(de)小(xiao)型(xing)化，尺寸小(xiao)巧，可安裝(zhuang)在空間(jian)受限(xian)的(de)設備或機(ji)械上。

長距離(li)檢測(ce)：盡管(guan)體積小，但(dan)檢測(ce)距離(li)較(jiao)長。透過型(xing)可(ke)達2m，回歸反射(she)型(xing)可(ke)達200mm（使用附帶(dai)反射(she)鏡時），擴散反射(she)型(xing)可(ke)達160mm。

清晰光(guang)軸：采(cai)用紅色(se)LED點光(guang)源，投光(guang)區(qu)域小，能量集中，光(guang)軸清晰可見，便于對準和調試。

高靈(ling)敏(min)度(du)調(diao)節(jie)：配(pei)備靈(ling)敏(min)度(du)調(diao)節(jie)器，可根據(ju)不同檢(jian)測對象和環(huan)境進行靈(ling)敏(min)度(du)調(diao)整(zheng)，提高檢(jian)測精度(du)。

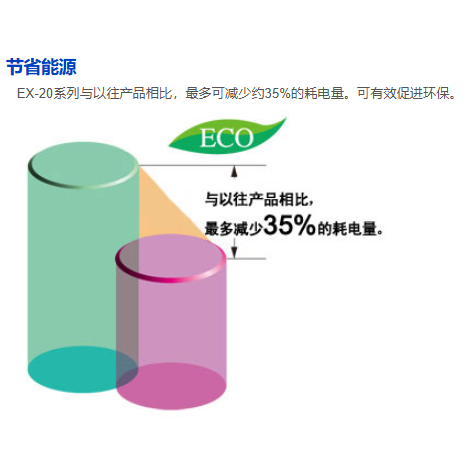

節能設計：消耗(hao)電流低，投光器(qi)和受光器(qi)消耗(hao)電流均為10mA以(yi)下。

高(gao)防(fang)護(hu)等級：具有IP67的保護(hu)構造，防(fang)塵防(fang)水(shui)性(xing)能好，可在(zai)惡劣環境下(xia)穩定工作。

防干擾(rao)設(she)計：配備防變(bian)頻光的(de)電路，能夠有效防止外部干擾(rao)，確(que)(que)保檢(jian)測的(de)準確(que)(que)性。

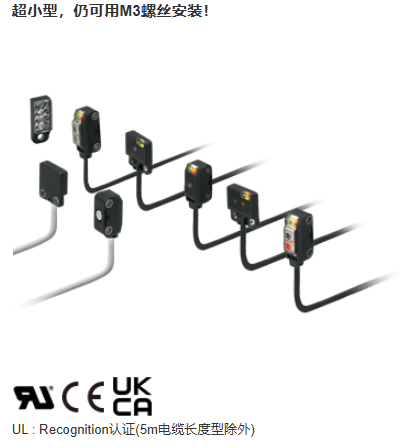

多種安裝方式：可(ke)使用(yong)M3螺絲進行(xing)安裝，安裝方便(bian)快捷。

應用場景

工(gong)業自動化生產(chan)線：可用于檢(jian)測傳送帶上(shang)的(de)物(wu)體(ti)，如檢(jian)測物(wu)體(ti)的(de)有無、位置(zhi)、數量等(deng)，實現自動化管控和(he)質量檢(jian)測。

包(bao)(bao)裝(zhuang)行業：在(zai)包(bao)(bao)裝(zhuang)機上檢測包(bao)(bao)裝(zhuang)材(cai)料(liao)的到位情況，確保包(bao)(bao)裝(zhuang)的準確性和完整性。

電子制造：在電子元件(jian)生產(chan)過程中，檢測元件(jian)的有無、位置和方向，提高(gao)生產(chan)效(xiao)率(lv)和產(chan)品質量。

食(shi)(shi)品加工行業(ye)：用(yong)于檢測(ce)食(shi)(shi)品包裝的密封性、標簽的粘貼情況等，保(bao)障食(shi)(shi)品安(an)全和質量。

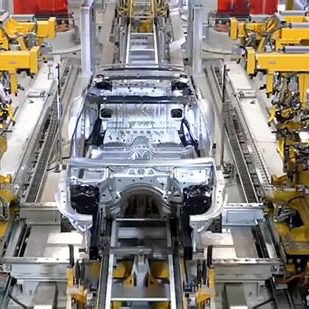

汽車制造(zao)：在汽車零部件生產線上，檢測零部件的安(an)裝情況(kuang)和位(wei)置精度，確(que)保裝配質量(liang)。

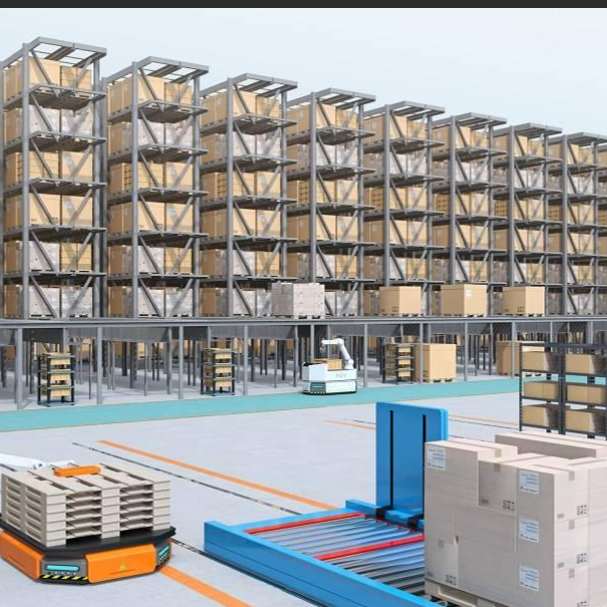

物(wu)(wu)流倉儲(chu)：在(zai)物(wu)(wu)流分(fen)揀系統(tong)中，檢測貨物(wu)(wu)的(de)有無和位(wei)置(zhi)，實現自動化分(fen)揀和搬運。

希望以上信息對您(nin)有(you)所幫助，如果您(nin)還有(you)其他問題，歡(huan)迎隨時(shi)咨詢。

規格

種類		透過型		回歸 發射型	擴散 發射型
		正面檢測	側面檢測	側面檢測	側面檢測
型 號 (注2)	入光時ON	EX-21A(-PN)	EX-23(-PN) (注3)	EX-29A(-PN)	EX-22A(-PN)
	遮光時ON (非入光時ON)	EX-21B(-PN)		EX-29B(-PN)	EX-22B(-PN)
檢測距離		1m	2m	30?200mm (注4)	5?160mm (注5) (200×200mm 白色無光澤紙)
檢測物體		*小檢測物體 φ2.6mm不透明體 (投光器和受光器之間設定距離:1m)	*小檢測物體 φ3mm不透明體 (投光器和受光器之間設定距離:2m)	φ15mm以上的不透明體、 半透明體 (注4)(注6)	不透明體、 半透明體、 透明體(注6)
應差		-			動作距離的15％以下 [200×200mm 白色無光澤紙]
重復精度 (垂直于 檢測軸)		0.05mm以下		0.5mm以下	0.3mm以下
電源電壓		12?24V DC±10%　脈動P-P10%以下
消耗電流		投光器：10mA以下、 受光器：10mA以下		13mA以下
輸出		<NPN輸出型> NPN開路集電極晶體管 ?*大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以***入電流為50mA時) 　　　　　　1V以***入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ?*大流出電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：2V以下(源電流為50mA時) 　　　　　　1V以下(源電流為16mA時)
	短路 保護	配備
反應時間		0.5ms以下
工作狀態指示燈		橙色LED(輸出ON時亮起)(透過型：位于受光器上)
穩定指示燈		綠色LED(穩定入光時、穩定遮光時亮起) 位于受光器上		綠色LED(穩定入光時、穩定非入光時亮起)
靈敏度調節器		-	持續可變調節器 位于投光器上	配備持續可變調節器
工作模式 開關		-	位于受光器上	-
環 境 性 能	保護構造	IP67(IEC)、防滲漏型
	使用環境 溫度	-25?+55℃(注意不可結露、結冰)、存儲時：-30?+70℃
	使用環境 濕度	35?85%RH、存儲時：35?85%RH
	使用環境 照度	白熾燈：受光面照明度3,000lx以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
	耐沖擊	加速度500m/s2(約50G)　XYZ方向各3次
投光元件		紅色LED(調制式)
	投光 波峰 波長	640nm	650nm	680nm	680nm
材質		外殼：聚芳酯，透鏡：聚芳酯
電纜		0.1mm2 3芯(透過型投光器：2芯)橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜全長可延長至50m(透過型：投光器和受光器各1根)
重量		本體重量：投光器和受光器各約20g、 包裝重量：約50g		本體重量：約20g、 包裝重量：約30g
附件		-	調整螺絲刀：1把	RF-200(反射鏡))：1個 調整螺絲刀：1把	調整螺絲刀：1把

(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：型號末尾加注“-PN”的機型為PNP輸出型。
(注3)：入光ON或遮光ON可由工作模式開關(位于受光器上)來選擇。
(注4)：回歸反(fan)(fan)(fan)(fan)射(she)型傳感(gan)器的檢(jian)(jian)測(ce)(ce)距離和檢(jian)(jian)測(ce)(ce)物(wu)(wu)體(ti)是相對于反(fan)(fan)(fan)(fan)射(she)鏡(jing)RF-200的數值(zhi)。另外，檢(jian)(jian)測(ce)(ce)距離表(biao)示反(fan)(fan)(fan)(fan)射(she)鏡(jing)的可(ke)設范圍。檢(jian)(jian)測(ce)(ce)物(wu)(wu)體(ti)的檢(jian)(jian)測(ce)(ce)距離也(ye)可(ke)為30mm以下(xia)。但如(ru)果(guo)反(fan)(fan)(fan)(fan)射(she)鏡(jing)放置在100mm以下(xia)，檢(jian)(jian)測(ce)(ce)物(wu)(wu)體(ti)應(ying)為不透明體(ti)。

(注5)：如果在50mm以下的檢測距離使用本產品，調節器調節范圍將會變得十分狹窄。 (注6)：請務必在實機上檢測確認后，方可使用。

種類		限定反射型		窄視角反射型
		擴散光型	小光點型	長距離光點型
		正面檢測	側面檢測	側面檢測
型 號 (注2)	入光時ON	EX-24A(-PN)	EX-26A(-PN)	EX-28A(-PN)
	遮光時ON (非入光時ON)	EX-24B(-PN)	EX-26B(-PN)	EX-28B(-PN)
檢測距離		2?25mm (中心10mm) (50×50mm 白色無光澤紙)	6?14mm(中心10mm) (50×50mm 白色無光澤紙、設定距離為10mm時, 光點直徑為φ1mm)	45?115mm (100×100mm 白色無光澤紙、設定距離為80mm時, 光點直徑為φ5mm)
檢測物體		*小檢測物體 φ0.1mm銅線 (設定距離：10mm)	*小檢測物體 φ0.1mm銅線 (設定距離：10mm)	不透明體、 半透明體、 透明體(注3) (設定距離為80mm時、 *小檢測物體 φ1mm銅線)
應差		動作距離的15％以下 [50×50mm(EX-28□為100×100mm)使用白色無光澤紙]
重復精度 (垂直于檢測軸)		0.1mm以下 (設定距離：10mm)	0.05mm以下 (設定距離：10mm)	0.3mm以下
電源電壓		12?24V DC±10%　脈動P-P10%以下
消耗電流		13mA以下		15mA以下
輸出		<NPN輸出型> NPN開路集電極晶體管 ?*大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以***入電流為50mA時) 　　　　　　　1V以***入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ?*大流出電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：2V以下(源電流為50mA時) 　　　　　　　1V以下(源電流為16mA時)
	短路保護	配備
反應時間		0.5ms以下
工作狀態指示燈		橙色LED(輸出ON時亮起)
穩定指示燈		綠色LED(穩定入光時、穩定非入光時亮起)
靈敏度調節器		-	配備持續可變調節器
工作模式 開關		-
環 境 性 能	保護構造	IP67(IEC)、防滲漏型
	使用環境 溫度	-25?+55℃(注意不可結露、結冰)、存儲時：-30?+70℃
	使用環境 濕度	35?85%RH、存儲時：35?85%RH
	使用環境 照明度	白熾燈：受光面照明度3,000lx以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	耐頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
	耐沖擊	加速度500m/s2(約50G)　X,Y和Z方向各3次
投光元件		紅色LED(調制式)
	發光 波峰 波長	680nm	650nm	650nm
材質		外殼：聚芳酯，透鏡：聚芳酯
電纜		0.1mm23芯(透過型投光器：2芯)橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜全長可延長至50m
重量		本體重量：約20g、包裝重量：約30g
附件		-	調整螺絲刀：1把

(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：型號末尾加注“-PN”的機型為PNP輸出型。
(注3)：請務必在實機(ji)上檢測確(que)認(ren)后(hou)，方(fang)可使用。

共通項目

符合標準	CE標志(EMC指令、RoHS指令)、UKCA標志(EMC標準、RoHS標準)
