      放大器內置?超小型激光傳感器 EX-L200

      分享到微信

      ×
      體型小巧、內置放大器
      產品(pin)詳(xiang)情(qing)
      技(ji)術參數

      特點

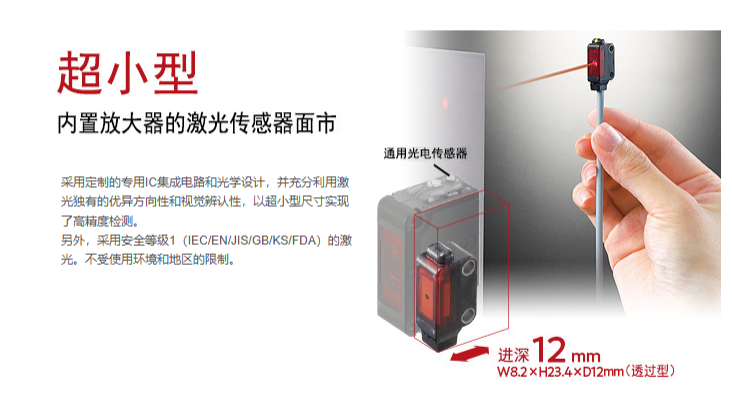

      超小型內置放大器的激光傳感器面市

      采用定制的專用IC集成電路和光學設計，并充分利用激光獨有的優異方向性和視覺辨認性，以超小型尺寸實現了高精度檢測。
      另外，采用安全等級1（IEC/EN/JIS/GB/KS/FDA）的激光。不受使用環境和地區的限制。



      透過型（EX-L211/EX-L212）

      微小物體檢測型（EX-L211）
      由于使光芒擴散降低了光束的密度，減少了散射光的干擾，因此能檢出由微小物體引起的微弱的光量變化。
      光點尺寸 :約6×4mm（距離為1m的目視示例)）

      長距離檢測型（EX-L212）
      即使3m的長距離檢測，也能實現周圍散射光干擾極少的高精度檢測。
      光點尺(chi)寸：約8×5.5mm（距離為(wei)1m的目(mu)視示(shi)例）

      檢測距離　微小物體檢測型（EX-L211）： 1m 長距離檢測型（EX-L212）： 3m

      回歸反射型（EX-L291）

      長距離檢測型
      可實現4m長距離檢測和優良的施工性。
      光點(dian)尺寸：約6×4mm（距(ju)離為1m的目視(shi)示例)

      光點反射型（EX-L221）

      微小物體檢測型
      可檢測最小?0.01mm金屬絲的高精度。
      檢測距離也達到300mm，因此可適合廣泛的用途。
      光點尺(chi)寸：?1mm以下（距離(li)為300mm的示例）

      限定反射型（EX-L261/EX-L262）

      光點型（EX-L261）
      可檢測最小?0.01mm金屬絲的高精度。
      不易受背景影響，且可穩定檢測帶有色斑的工件。
      光點尺寸： ?1mm以下（距離為50mm的目視示例)）

      線性光點型（EX-L262）
      采用線性光點，可檢測薄型工件或有光澤、彎曲面的工件。
      光點尺寸： 約5×1mm（距離(li)為(wei)50mm的目視示例)）


      微小物體檢測型（EX-L211/EX-L221）

      精準的高精度檢測



      適于定位和微小物體的檢測
      100mm～200mm的檢測(ce)距離中，重復精度達(da)(da)0.02mm以下(代表例：EX-L221)，適用于(yu)定位用途。并且具備檢測(ce)?0.01mm金屬絲等能力(li)，因此在(zai)小(xiao)型激光(guang)傳感器的領(ling)域(yu)內，精度達(da)(da)到(dao)高水準。

      機型
      （微小物體檢測型)）      		最小檢測體
      （代表示例）      		重復精度
      （代表示例）
      EX-L211（透過型）?0.3mm0.01mm 以下
      EX-L221（光點反射型）?0.01mm0.02mm 以下

      ※將靈(ling)敏度(du)調節器調至最佳時的代表示例。


      極細管的前端檢測

      極細管的前端檢測


      EX-L200 SERIES

      先進的技術孕育出高精度檢測


      采用高精度非球面玻璃透鏡
      采用非球(qiu)面(mian)玻(bo)璃模制透鏡，可有效降低像差，形(xing)成(cheng)高(gao)品質光點。

      采用高精度非球面玻璃透鏡

      畫龍點睛的受光孔
      (EX-L211/L212)
      ?0.5mm的受光孔剔除無用(yong)的光芒。只有(you)進(jin)入受光孔內的光芒才有(you)效，因(yin)此可進(jin)行精準(zhun)的高精度檢測(ce)。


      透過型（EX-L211/EX-L212）

      光軸調節簡易


      還可顯示檢測物品，便于目視定位

      邊觀察映照在光軸調整屏上的紅色光點，邊結合實物進行光軸調節，可便捷確認最佳的受光位置。
      下圖是對自動鉛筆(bi)筆(bi)芯(xin)(檢測物體)進行目(mu)視調節的示例。

      光軸調節簡易


      限定反射型（EX-L261/EX-L262）


      穩定的限定距離檢測



      適合在有背景物體的環境下檢測
      通過檢測限定距離，可在幾乎不受背景影響的狀態下進行穩定檢測。工件與背景物體較近時，可通過靈敏度調節器進行調節，以免檢測不出背景物體。

      適合檢測帶有色斑的工件
      同樣可穩定檢(jian)測帶有(you)色(se)斑(ban)的工件。


      穩定的限定距離檢測

      適合檢測薄型工件或有光澤、彎曲面的工件
      （線性光點型 EX-L262）

      通(tong)過(guo)各種線性光點(dian)，可檢測電(dian)路板(ban)等薄(bo)型(xing)工(gong)件或金屬管等有(you)光澤、彎(wan)曲面的(de)工(gong)件。。


      適合檢測薄型工件或有光澤、彎曲面的工件（線性光點型 EX-L262）

      其他特點

      安裝間距與超小型光電傳感器相同

      安裝間距與超小型光電傳感器相同
      安裝間距與超小型光電傳感器EX-20系列相同，因此，可減少設計工時。

      防水、防塵的保護構造IP67

      采用保護構造IP67，因此，可在水分和塵埃較多的現場環境使用。

      安全的1級激光

      光(guang)源(yuan)采(cai)用安全(quan)的1級(IEC/EN/JIS/GB/KS/FDA)激光(guang)。也無(wu)需按(an)歐洲和北美等使(shi)用地區來區分使(shi)用傳(chuan)感器。


      (1)可用M3螺絲切實緊固
      安裝孔中裝有金屬套管，因此，可防止因螺絲緊固(gu)過度(du)而導致(zhi)的損壞(huai)。(緊固(gu)扭矩(ju)：0.5N?m)


      (2)配備靈敏度調節器（EX-L212□除外）
      在超小型尺寸的(de)激(ji)光傳感(gan)器上配有(you)靈(ling)敏度調(diao)節器。適用于微妙(miao)的(de)檢測和高精(jing)度檢測。


      低消耗電流
      激(ji)光(guang)光(guang)源產品中的低(di)消耗電流。比LED光(guang)源約(yue)低(di)5mA，使用(yong)越(yue)多越(yue)有效。


      (3)可切換輸出動作
      可通過輸出動(dong)作切(qie)換(huan)輸入(ru)，切(qie)換(huan)輸出動(dong)作。1種(zhong)機型即可支持入(ru)光(guang)時ON/非入(ru)光(guang)時ON，因此，可消(xiao)除誤訂購，減少維(wei)護部件的管理工時。 (緊固扭矩：0.5N?m)


      可用M3螺絲切實緊固


      (4)導體截面積為1.5倍，配線更容易！ 導線的導體截面積從以往超小型光電傳感器的0.1mm2增大至0.15mm2。電纜的壓接作(zuo)業更方便(bian)，從而提(ti)高了施工性能。而且壓接部(bu)的拉(la)伸強度也提(ti)高了。


      導體截面積為1.5倍，配線更容易！


      規格

      種類透過型回歸反射型
      微小物體檢測型長距離檢測型長距離檢測型
      型
      號
      名
      稱      		NPN輸出EX-L211EX-L212EX-L291
      PNP輸出EX-L211-PEX-L212-PEX-L291-P





      符合標準CE標志(EMC指令、RoHS指令)、FDA標準、中國GB 7247.1標準、UKCA標志(EMC標準、RoHS標準)
      檢測距離1m3m4m(注2)
      光點尺寸
      (代表示例)      		約6×4mm(縱×橫)
      (距離1m時)      		約8×5.5mm(縱×橫)
      (距離1m時)(注3)      		約6×4mm(縱×橫)
      (距離1m時)(注3)
      檢測物體?2mm以上的不透明體?3mm以上的不透明體?25mm以上的不透明體、半透明體
      最小檢測物體
      (代表示例)(注4)      		φ0.3mm的不透明體-
      應差(滯后)-動作距離的20%以下
      重復精度垂直于檢測軸：0.05mm以下垂直于檢測軸：0.2mm以下
      重復精度
      (代表示例)(注4)      		垂直于檢測軸：
      0.01mm以下(整個區域)      		-





      電源電壓12?24V DC ±10% 波動P-P10%以下
      消耗電流投光器：10mA以下、受光器：10mA以下15mA以下
      輸出<NPN輸出型>
      NPN開路集電極晶體管
      ?最大流入電流： 50mA
      ?外加電壓：26.4V DC以下(輸出和-0V之間)
      ?剩余電壓：
      　2V以下(流入電流為50mA時)
      　1V以下(流入電流為16mA時)

      <PNP輸出型>
      PNP開路集電極晶體管
      ?最大流出電流： 50mA
      ?外加電壓：26.4V DC以下((輸出和-＋V之間)
      ?剩余電壓：
      　2V以下(流出電流50mA時)
      　1V以下(流出電流16mA時)

      		輸出動作通過輸出動作切換輸入線的處理，設定入光時ON/非入光時ON
      短路保護配備(短路保護/反接保護)
      反應時間0.5ms以下
      工作狀態指示燈橙色LED(輸出ON時亮燈) 透過型位于受光器上
      穩定指示燈綠色LED(穩定入光時、穩定非入光時亮燈) 透過型位于受光器上
      電源指示燈綠色LED(通電時亮燈)，位于投光器上-
      自動防干擾功能-配備(2臺傳感器可緊貼安裝)
      靈敏度調節器受光器配備持續可變調節器-配備連續可變調節器
      環
      境
      性
      能      		保護構造IP67(IEC、JIS)
      使用環境溫度-10?+55℃(注意不可結露、結冰)、存儲時：-30?＋70℃
      使用環境濕度35?85%RH、存儲時：35?85%RH
      使用環境照明度白熾燈：受光面照明度3,000?x以下
      耐電壓AC1,000V 1分鐘　　所有電源連接端子與外殼之間
      絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
      耐振動頻率：10?500Hz　雙振幅：1.5mm(最大10G)　X,Y和Z各方向2小時
      耐沖擊加速度500m/s2 (約50G)　X,Y和Z各方向3次
      投光元件紅色半導體激光　等級1(IEC/EN/JIS/GB/KS/FDA)(注5)
      ［最大輸出：EX-L211□／EX-L212□ 1mW、EX-L291□ 0.5mW、投光波峰波長655nm］
      材質外殼：PBT、正面窗部?受光透鏡：丙烯，投光透鏡：玻璃 ，指示燈部：聚芳酯
      電纜0.15mm2 4芯(透過型投光器：2芯)橡皮電纜，長2m
      電纜延長0.3mm3以上的電纜全長可延長至50m(透過型：投光器和受光器全長各100m)
      重量本體重量：投光器約40g／受光器約40g
      包裝重量：約90g      		本體重量：約45g、包裝重量：約60g
      附件MS-EXL2-2(安裝板)：2個RF-330(反射鏡)：1個
      MS-EXL2-3(安裝板)：1個


      (注1):無指定時的測量條件為使用環境溫度＝+23℃。
      (注2):回歸反射型傳感器的檢測距離是相對于反射鏡RF-330的數值。此外，檢測距離表示檢測物體的可檢測范圍。下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。 請務必使用實際的檢測物體進行動作確認。

      ※1：關于偏極濾波器PF-EXL2-1、反射鏡RF-210，請參照選件。
      ※2：近距離安裝反射鏡的情況下，角度特性會變狹窄。請對傳感器或者反射鏡的角度進行微調。
      (注3):EX-L212□在距離為3m的情況下，光點尺寸約為H17×W11mm((目視的典型示例)。EX-L291□在距離為4m的情況下，光點尺寸為H18×W10mm((目視的典型示例)。
      (注4):將靈敏度調節器的設定調整為最佳狀態時的參考值。
      (注5):根據FDA規定的第56號激光通知(2019.5.8)，符合FDA規定(21 CFR 1040.10及1040.11)。


      種類光點反射型限定反射型
      微小物體檢測型焦點型線性光點型
      型
      號
      名
      稱      		NPN輸出EX-L221EX-L261EX-L262
      PNP輸出EX-L221-PEX-L261-PEX-L262-P
      符合標準CE標志(EMC指令、RoHS指令)、FDA標準、中國GB 7247.1標準、UKCA標志(EMC標準、RoHS標準)
      檢測距離45～300mm
      (□使用100mm白色無光澤紙張)      		20～50mm(中心22mm)
      (□使用100mm白色無光澤紙張)      		20～70mm(中心22mm)
      (□使用100mm白色無光澤紙張)
      光點尺寸
      (代表示例)      		φ1mm以下
      (距離300mm時)(注2)      		φ1mm以下
      (距離50mm時)(注2)      		約5×1mm(縱×橫)
      (距離50mm時)
      檢測物體不透明體、半透明體、透明體(注4)
      最小檢測物體
      (代表示例)(注3)      		φ0.01mm的金屬絲-
      應差( 遲滯)動作距離的20%以下
      重復精度檢測軸直角方向：0.2mm以下
      重復精度
      (代表示例)(注3)      		檢測軸直角方向：0.02mm以下
      (距離100～200mm時)      		-
      電源電壓12?24V DC ±10% 波動P-P10%以下
      消耗電流15mA以下
      輸出<NPN輸出型>
      NPN開路集電極晶體管
      ?最大流入電流： 50mA
      ?外加電壓：26.4V DC以下(輸出和-0V之間)
      ?剩余電壓：
      　2V以下(流入電流為50mA時)
      　1V以下(流入電流16mA時)

      <PNP輸出型>
      PNP開路集電極晶體管
      ?最大流出電流： 50mA
      ?外加電壓：26.4V DC以下(輸出和-＋V之間)
      ?剩余電壓：
      　2V以下(流出電流為50mA時)
      　1V以下(流出電流16mA時)

      		輸出動作通過輸出動作切換輸入線的處理，設定入光時ON/非入光時ON
      短路保護配備(短路保護/反接保護)
      反應時間0.5ms以下
      工作狀態指示燈橙色LED(輸出ON時亮燈) 透過型位于受光器上
      穩定指示燈綠色LED(穩定入光時、穩定非入光時亮燈) 透過型位于受光器上
      自動防干擾功能配備(最多可緊密安裝2臺)
      靈敏度調節器配備連續可變電阻
      環
      境
      性
      能      		保護構造IP67(IEC、JIS)
      使用環境溫度-10?+55℃(注意不可結露、結冰)、存儲時：-30?＋70℃
      使用環境濕度35?85%RH、存儲時：35：35?85%RH
      使用環境照明度白熾燈：受光面照明度3,000?x以下
      耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
      絕緣電阻　所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
      耐振動頻率10?500Hz　雙振幅：1.5mm(最大10G)　X,Y和Z各方向2小時
      耐沖擊加速度：500m/s2(約50G)，X,Y和Z各方向3次
      投光元件紅色半導體激光　等級11(IEC/EN/JIS/GB/KS/FDA)(注5)
      ［最大輸出：EX-L221□ 2mW、EX-L261□ 1mW、EX-L262□ 1.3mW、投光波峰波長655nm］
      材質外殼：PBT、正面窗部?受光透鏡：丙烯，投光透鏡：玻璃 ，指示燈部：聚芳酯
      電纜0.15mm2 4芯(透過型投光器：2芯)橡皮電纜，長2m
      電纜延長0.3mm2以上的電纜全長可延長至50m(透過型：投光器和受光器全長各100m)
      重量本體重量：約45g、包裝重量：約60g
      附件MS-EXL2-3(安裝板) ：1個


      (注1):未指定的測量條件為使用環境溫度=＋23℃。
      (注2):中心光強度的1/e2(13.5%)為定義的測定值。
      (注3):將靈敏度調節器調至最佳設定時的參考值。
      (注4):使用前，請務必先確認實際設備。
      (注5):根據FDA規定的第56號激光通知(2019.5.8)，符合FDA規定(21 CFR 1040.10、1040.11)。
